五金拉深件的孔邊距及圓角半徑應滿足什么條件

來源： 滄州浚鼎機械制造有限公司 日期：2020-11-20 09:09:59 點擊：1582 屬于：行業動態

沖壓件加工廠，在加工五金拉深件時，其加工工藝應盡量簡單、對稱，并能一次拉深成形；拉深件壁厚公差或變薄量要求一般不應超出拉深工藝壁厚變化規律；
當零件一次拉深的變形程度過大時，為避免拉裂要采用多次拉深；在保證必要的表面質量前提下，應允許內、外表面存在拉深過程中可能產生的痕跡。在保證裝配要求的前提下，允許拉深件側壁有一定的斜度。
不同結構的五金拉深件，應滿足不同的尺寸要求：

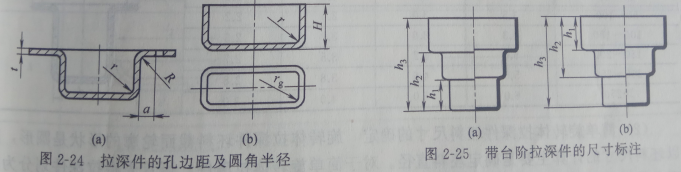

A:拉深件的底部或凸緣上有孔時，孔邊到側壁的應滿足α≥R+0.5t(或r+0.5t),如圖2-24（a）所示；
B:拉深件的底與壁、凸緣與壁、矩形件的四角等處的圓角半徑應滿足：r≥t,R≥2t,r_g≥3t,如圖2-24所示。否則，應增加整形工序。只需一次整形的，圓角半徑可取r≥(0.1~0.3)t,R≥(0.1~0.3)t;
另外值得說明的是：拉深件的徑向尺寸應只標注外形尺寸或內形尺寸，而不能同時標注內、外形尺寸。帶臺階的拉深件，其高度方向的尺寸標注一般應以拉深件底部為基準，如圖2-25（a）所示。若以上部分為基準，高度尺寸不易保證，如圖2-25（b)所示。
